De Control Unit bevat verschillende elektronische onderdelen die samen de aansturing van de warmtepompen regelen. Lees in dit artikel wat de onderdelen zijn en wat ze doen.
Overzicht Control Unit

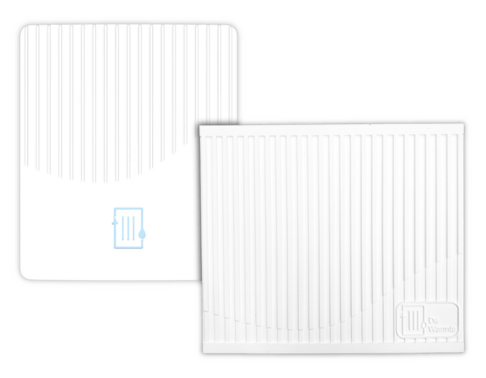

De Control Unit is het witte kastje met DeWarmte logo dat wij in de buurt van je cv-ketel geplaatst hebben. Deze kan er als volgt uitzien:
Verwijder de cover om de verschillende onderdelen van de Control Unit te zien.
1. Radio module
De radio module is wit met een blauwe voorkant. Deze module zorgt voor de draadloze communicatie met de Pomp AO. Als deze module niet in jouw Control Unit zit, dan heb jij een bedrade verbinding tussen de Control Unit en de Pomp AO.

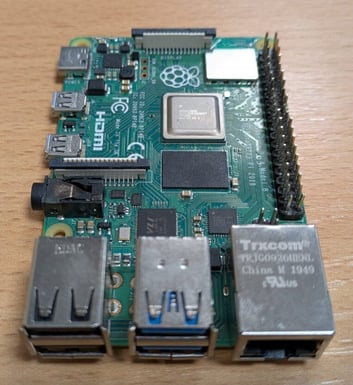

2. Raspberry Pi
De Raspberry Pi is een kleine computer die het meeste werk van de Control Unit doet; het draait onze software en communiceert alle informatie naar ons via de internetverbinding.
Onze Support afdeling kan op afstand inloggen op deze computer, zodat we de gegevens van de warmtepompen kunnen uitlezen en zelfs de software kunnen aanpassen. Hierdoor kan een groot deel van de problemen op afstand al voor je opgelost worden.

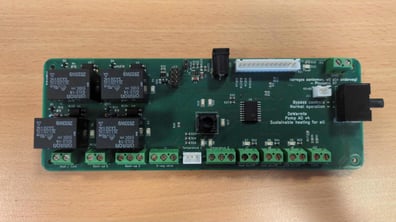

3. Connector printplaat
Het grootste onderdeel in de Control Unit is onze connector printplaat. Hier zitten alle onderdelen op aangesloten; onze warmtepompen, je cv-ketel en ook de Raspberry Pi.
4. USB stick
Tussen de Raspberry Pi en de Connector printplaat zit een USB-stick. Dit is een speciale USB-stick die onze software omzet naar de taal die gebruikt wordt om cv-ketels aan te sturen (Modbus).
Twijfels over de werking van de Control Unit?
Heb je twijfels of de Control Unit goed werkt? Staan er bijvoorbeeld geen meetwaarden in de Webapp? Kijk dan op deze pagina om te controleren of alle onderdelen van de Control Unit goed werken.
