Naast het boilervat worden er nog enkele onderdelen geinstalleerd met de Pomp T. In totaal zijn er 7 hoofdonderdelen met elk hun eigen functie. Lees in dit artikel welke onderdelen dit zijn en wat ze doen.
1. De warmtepomp
De warmtepomp van de Pomp T zit bovenaan, onder de kap. Deze warmtepomp haalt warmte uit de centrale verwarming en gebruikt deze om het water in het boilervat te verwarmen. Lees op deze pagina meer over hoe een warmtepomp werkt.

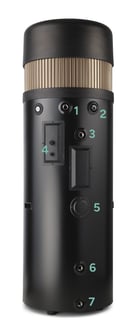

De warmtepomp zit aangesloten op de cv-leidingen via de 'bron in' (1) en 'bron uit' (2) aansluitingen op de Pomp T. In de behuizing, maar óm het interne boilervat, loopt de verwarmingsbuis van de warmtepomp. Het water uit de cv-leidingen en ook het koudemiddel komen dus nooit in contact met het tapwater.
De warmtepomp verwarmt tot maximaal 65°C.
2. Het boilervat
Onder de warmtepomp zit een groot boilervat van 200 of 300 liter. Het water in dit boilervat wordt op twee manieren verwarmd:
- Via de warmte die de warmtepomp levert.
- Via een intern verwarmingselement.
Het water in het boilervat wordt aangevuld via de koudwaterleiding die aan de onderkant van het vat is aangesloten (6). De warmwaterleiding zit aan de bovenkant aangesloten (3).
Er zijn ook nog aansluitingen voor het elektrische verwarmingselement (5), een aftappunt (7), de stroomvoorziening en een communicatiekabel naar de Control Unit (4).
3. Elektrisch element
In het boilervat zit een elektrisch element. Dit element kan om twee redenen bijspringen:
- Om het water in het boilervat sneller warm te krijgen (als dit gewenst is)
- Als backup, mocht de warmtepomp een storing hebben.
4. Display en bedieningspaneel

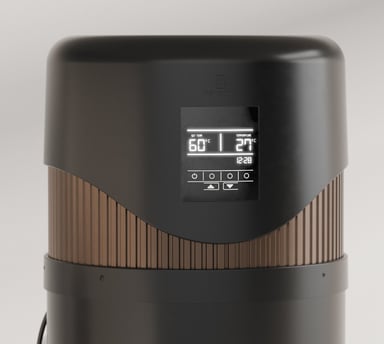

Via het display en de knoppen eronder kun je informatie aflezen en enkele instellingen van de Pomp T aanpassen.
5. Warmtemeter

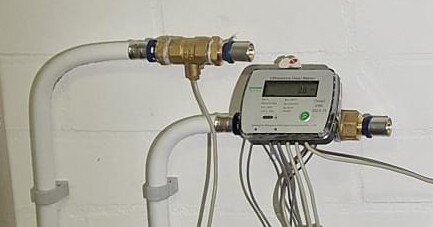

Op de leidingen naar het cv-systeem zit een warmtemeter aangesloten. Deze meet de aanlever- en retourtemperatuur van het cv-water.
6. Afsluiters

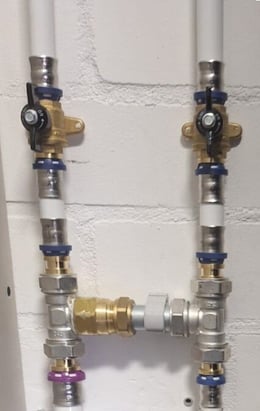

Er worden twee afsluiters geïnstalleerd in de leidingen tussen de Pomp T en de watervoorziening. Met deze afsluiters kan de Pomp T van de rest van het watersysteem worden afgesloten. Tussen de afsluiters zit altijd een terugslagklep. Dit is een koperen fitting met een pijl erop.
7. Inlaatcombinatie
De inlaatcombinatie wordt geplaatst in de koudwaterleiding naar het boilervat en heeft meerdere functies:
- bij een te hoge waterdruk, bijvoorbeeld als het water in het boilervat opgewarmd wordt, gaat de inlaatcombinatie een beetje open om wat water af te voeren en zo de druk te verlagen
- het bevat een terugslagklep die voorkomt dat water uit de boiler weer terug de waterleidingen in kan stromen
- de inlaatcombinatie is een handmatige afsluiter. Door deze dicht te draaien kan de koudwater invoer van het boilervat afgesloten worden. Bijvoorbeeld als het boilervat geleegd moet worden.
